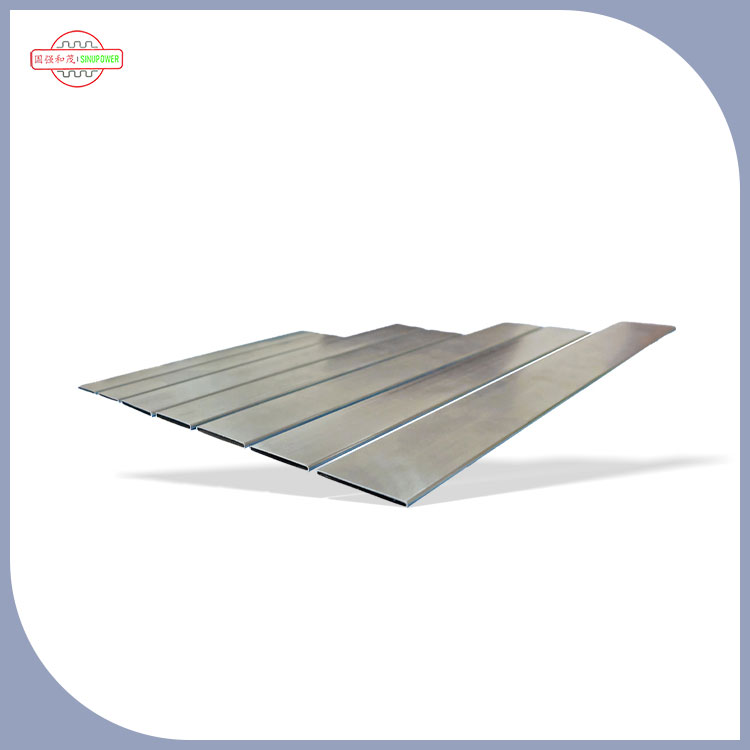

Lasersveiset lekkasjesikker tilkoblingsvarmerrør

For bilprodusenter av HVAC starter varmekjernens pålitelighet med integritet av rørsømmen.Sinupower– en dedikertProdusentav presisjons termiske komponenter i aluminium – produsererLasersveiset lekkasjesikker tilkoblingsvarmerrørved hjelp av høyeffekt fiberlaserteknologi. Denne prosessen skaper en kontinuerlig, homogen sveisesøm som eliminerer lekkasjebanene som er vanlige i motstandssveisede eller mekanisk sømte rør. Den flate profilen av B-typen maksimerer overflatearealet for varmeoverføring, mens den lasersveisede sømmen sikrer strukturell integritet under termisk syklus og kjølevæsketrykk. Resultatet: varmekjerner som yter pålitelig gjennom kjøretøyets levetid. Som ledendeprodusent av varmekjernerør, Sinupower betjener bil-HVAC-leverandører globalt med pålitelige, lekkasjesikre løsninger.

Hvorfor lasersveising er viktig for varmekjernerør

Sinupower sinLasersveiset lekkasjesikker tilkoblingsvarmerrører produsert ved hjelp av en prosess som gir målbare fordeler i forhold til konvensjonelle rørfremstillingsmetoder:

Nulllekkasjeytelse

• Lasersveising produserer en kontinuerlig, homogen sveisesøm uten porøsitet eller mikrosprekker – eliminerer den primære feilmodusen til varmekjerner.
• Konsistent sveiseinntrengningsdybde (typisk 0,5–1,2 mm) sikrer at skjøten matcher eller overgår grunnmaterialets styrke.
• Heliumlekkasjetesting på hver produksjonsbatch bekrefter lekkasjehastigheter under 0,5 g/år per rør.
• Ingen fyllmateriale etter sveising er nødvendig, noe som fjerner risikoen for flussrester eller skjørhet av loddelegering.

Overlegen varmeoverføringseffektivitet

• Den flate profilen av B-typen øker forholdet mellom overflateareal og volum, og muliggjør raskere varmeoverføring fra kjølevæske til kabinluft.
• Glatt indre boring minimerer strømningsmotstand og trykkfall over varmekjernen.
• Ensartet veggtykkelse (toleranse ±0,05 mm) sikrer konsistent varmeledningsevne over hele rørlengden.

Forbedret holdbarhet under termisk sykling

• Lasersveising skaper en metallurgisk binding som tåler gjentatt termisk ekspansjon og sammentrekning uten tretthetssprekker.
• Kompatibel med aluminiumslegeringer AA3003 og AA3102, valgt for deres utmerkede varmeledningsevne (200–220 W/m·K) og formbarhet.
• Validert for 10 000+ termiske sykluser fra -40°C til +120°C uten sveisedegradering.

Ren, fluksfri produksjon

• Lasersveising eliminerer behovet for flussmiddel eller loddepasta, reduserer forurensningsrisiko og forenkler nedstrømsmontering.
• Ingen sveisesprut eller overflateoksidasjon – rør er klare for finnefesting og topplodding umiddelbart etter sveising.
• Konsekvent sveisestrenggeometri tillater automatisert finneinnsetting og kjernestabling uten problemer med justering.

Lasersveiset B-type rør vs. konvensjonelt sømrør

Produksjonsprosess – fra spole til ferdig rør

Produksjonen avLasersveiset lekkasjesikker tilkoblingsvarmerrørfølger en tett kontrollert seks-trinns prosess fra spolelager til ferdig rør:

Trinn 1 – Materialvalg

• Basismaterialer: Aluminiumslegeringer AA3003 og AA3102, valgt for termisk ledningsevne, formbarhet og kompatibilitet med lodding.
• Innkommende spolelager testet for kjemisk sammensetning og overflatekvalitet.
• Materialtykkelsesområde: 0,20 mm til 0,60 mm avhengig av brukskrav.

Trinn 2 – Stripforming

• Aluminiumslist er rulleformet til en B-type profil - det flate, ovale tverrsnittet som er karakteristisk for varmekjernerør.
• Presisjonsformingsdyser sikrer konsistente profildimensjoner over hele spolelengden.
• In-line lasermåling overvåker profilgeometri for å opprettholde toleranser.

Trinn 3 – Lasersveising

• Høyeffektfiberlaser (1–3 kW) leverer fokusert energi til rørsømmen, og skaper en nøkkelhullsveis med dyp penetrasjon og smal bredde.
• Beskyttelsesgass (argon eller helium) beskytter sveisebassenget mot oksidasjon.
• Sanntids sveiseovervåking sporer penetrasjonsdybde, sveisebredde og porøsitet – og avviser automatisk seksjoner som ikke er spesifisert.

Trinn 4 – Gløding av sveisesøm

• Lokalisert ettersveiseglødning lindrer restspenning ved sveisesonen uten å påvirke grunnmaterialets temperament.
• Sikrer at sveiseområdet har lignende duktilitet og formbarhet som resten av røret.

Trinn 5 – Dimensjonering og klipp til lengde

• Rørene kalibreres til endelige dimensjoner gjennom en serie dimensjoneringsdyser.
• Kutt til kundespesifiserte lengder ved hjelp av presisjonssaging eller klippeutstyr.
• Endene er avgradet og klargjort for innsetting av finne eller feste av topper.

Trinn 6 – 100 % lekkasjetesting

• Hvert rør gjennomgår helium massespektrometri lekkasjetesting for å verifisere lekkasjesikker ytelse.
• Akseptkriterium: ≤0,5 g/år lekkasje.
• Rør som mislykkes i testen blir automatisk avvist – noe som sikrer at null defekte rør forlater produksjonslinjen.

Applikasjonsfokus – Varmekjerner for bil-HVAC

Som en betroddleverandør av kjernerør for bilvarmer, Sinupowers produkter distribueres på tvers av flere kjøretøyplattformer:

Primære applikasjoner

• VVS-systemer for personbiler:Kjernekomponent for kabinoppvarming i sedaner, SUV-er og lette lastebiler.
• Klimakontroll for nyttekjøretøy:Kraftige varmekjerner for lastebiler, busser og terrengutstyr.
• Termisk styring av elektriske kjøretøy:Integrert i EV-varmesystemer (varmepumpe eller resistive varmekonfigurasjoner).
• HVAC luftbehandlingsaggregater:Brukes i bygg- og industrioppvarmingsapplikasjoner der det kreves kompakte, lekkasjesikre varmevekslere.

Integreringspunkter i varmeelementets kjerneenhet

• Rør settes inn mellom finnestabler og utvides eller loddes for å danne kjerneblokken.
• Rørendene er koblet til innløps-/utløpsrør via lodding eller mekanisk sammenføyning.
• Kjølevæske (motorkjølevæske eller EV-oppvarmingsvæske) strømmer gjennom røret innvendig, mens luft passerer på tvers av den ribbede utsiden.
• Varmeoverføring skjer fra væsken gjennom rørveggen og finnene til kabinluften.

Kompatibilitet med monteringsprosesser

• Våre rør er kompatible med både kontrollert atmosfærelodding (CAB) og vakuumloddeprosesser.
• Den glatte, oksidfrie sveisesømmen krever ingen ekstra rengjøring før lodding – noe som reduserer prosesstrinn og forurensningsrisiko.
• Rørprofiler og lengder kan tilpasses for å passe spesifikke kjernegeometrier og krav til kjøretøyplattform.

Kvalitetssertifiseringer og produksjonsstandarder

Sinupowers produksjonsprosesser opererer under følgende sertifiserte systemer:

📋 Fullstendige sertifikatkopier tilgjengelig på forespørsel.

Immaterielle rettigheter

• 2 oppfinnelsespatenter– inkludert et proprietært lasersveising posisjoneringssystem for B-type rør.
• 15 designpatenter– som dekker unike rørprofiler og varmekjernegeometrier.
• 16 bruksmodellpatenter– fokusert på forbedringer i rørformings- og sveiseprosesser.

Tilpasningsmuligheter for varmekjernerør

Dimensjonell tilpasning

• Rørbredde:12 mm til 40 mm (kundespesifisert)
• Rørhøyde:1,5 mm til 5,0 mm (flatet profil)
• Veggtykkelse:0,20 mm til 0,60 mm
• Lengde:100 mm til 2000 mm (kuttet i lengde per bestilling)
• Toleranse:±0,05 mm på kritiske dimensjoner

Alternativer for legering og belegg

• AA3003:Standardlegering – god varmeledningsevne og formbarhet, korrosjonsbestandig.
• AA3102:Variant med høyere styrke – egnet for applikasjoner med høyere trykk eller mer krevende.
• Overflatebehandling:Valgfritt sink-flak-belegg eller konverteringsbelegg for økt korrosjonsbestandighet.

Alternativer for sluttskjema

• Firkantet kuttet– standard for innsetting av topptekst
• Avfasede ender– for enklere montering og forseglingsmontering
• Utvidede ender– for mekaniske toppkoblinger
• Egendefinerte sluttprofiler– per kundetegning

Utviklingsprosess

1. Innlevering av krav:Kunden oppgir spesifikasjoner, tegninger eller ytelsesmål.
2. Gjennomførbarhetsvurdering:Ingeniørteamet evaluerer material-, profil- og sveiseparametere.
3. Verktøydesign:Formings- og sveisedyser produsert internt.
4. Prototypekjøring:Opptil 100 stykker for kundevalidering – kun kostpris.
5. Produksjon:Fullskala produksjon med PPAP nivå 3 tilgjengelig.
6. Leveranse:Planlagte forsendelser med materialsertifikater og inspeksjonsrapporter.

Kvalitetssikring – hvordan vi sikrer pålitelig sveisekvalitet

Hvert parti avLasersveiset lekkasjesikker tilkoblingsvarmerrørgjennomgår vårt strenge kvalitetskontrollrammeverk:

Råvarekontroll

• Aluminiumsspiraler hentet fra ISO 14001-sertifiserte smelteverk med full materialsporbarhet.
• Innkommende inspeksjon: kjemisk sammensetning (OES), overflatekvalitet og tykkelsesverifisering.

Kontroller under prosess

• Forming:Dimensjonsovervåking i sanntid med tilbakemeldingskontroll for å opprettholde profilnøyaktigheten.
• Lasersveising:Strøm, hastighet og dekkgassstrøm overvåkes kontinuerlig. Sveisesømskvalitet verifisert via inline optisk koherenstomografi (OCT).
• Utglødning:Lokalisert induksjonsgløding med temperaturovervåking for å sikre konsistent kornstruktur ved sveisesonen.

Sluttkontroll

• Dimensjoner:OD, bredde, høyde og veggtykkelse målt ved 3 punkter per rør.
• Lekkasjetest:Helium massespektrometri – 100 % av rørene, ≤0,5 g/år.
• Sveisekontroll:Visuell og mikroskopisk verifisering av sveisesømmens kontinuitet.
• Mekanisk:Strekk- og sprengningstester per varmebehandlingsbatch.

Disse prosedyrene sikrer at hver forsendelse oppfyller de strenge kvalitetskravene til HVAC-applikasjoner for biler.

Bærekraft og miljøoverholdelse

Energieffektivitet

• Lasersveising bruker betydelig mindre energi enn tradisjonelle loddeovnsoperasjoner – noe som reduserer karbonavtrykket vårt.
• Regenerativ brennerteknologi i glødeprosesser reduserer gassforbruket med 18 %.

Resirkulering og avfallsreduksjon

• 98 % materialutnyttelse – alt aluminiumsskrap blir segregert og returnert til sertifiserte gjenvinnere.
• Ingen fluss eller loddepasta brukes i sveiseprosessen, noe som eliminerer farlige avfallsstrømmer.

Overholdelse

• RoHS-kompatibel – ingen restriksjoner på stoffer i materialer eller prosesser.
• REACH-kompatibel – alle legeringer og prosesskjemikalier oppfyller gjeldende EUs miljøstandarder.

Ofte stilte spørsmål om lasersveiset varmekjernerør

Kontakt Sinupower – Heater Core Tubing Solutions

Sinupower levererLasersveiset lekkasjesikker tilkoblingsvarmerrørsom gjør det mulig for bilprodusenter å produsere varmekjerner med overlegen pålitelighet, konsekvent termisk ytelse og lavere totale produksjonskostnader. Vi inviterer OEMer, tier-one HVAC-leverandører og varmekjerneprodusenter til å kontakte oss for prøver, tekniske datablad eller en samarbeidende designgjennomgang.
