Hvordan forbedrer flate ovale rør varmevekslerens ytelse på trange steder?

Abstrakt: Flate ovale rører mye brukt i varmevekslere med ribber fordi de hjelper til med å balansere to ting kundene konstant kjemper med: sterk varmeoverføring og lav luftmotstand. Denne artikkelen bryter ned hva flate ovale rør er, hvor de skinner, de vanligste smertepunktene for kjøperen (trykkfall, støy, kapasitetsgrenser, korrosjon, inkonsekvente dimensjoner, sammenføyningsproblemer), og en praktisk sjekkliste for å hjelpe deg med å spesifisere riktig rør for prosjektet ditt. Du finner også en sammenligningstabell, utvalgstips og en FAQ, slik at du kan gå fra "usikker på hva du skal spørre om" til "sikker kjøpsbeslutning."

Innholdsfortegnelse

• Disposisjon
• Hva er flate ovale rør?
• Kundens smertepunkter og hvordan flate ovale rør hjelper
• Hvor flate ovale rør er ofte brukt
• Sammenligningstabell for flate ovale rør vs runde rør
• En praktisk valgveiledning
• Kvalitetssjekkliste før du legger inn en bestilling
• Designnotater som forhindrer kostbart omarbeid
• FAQ
• Neste trinn

Disposisjon

1. Definer hva flate ovale rør er og hvorfor formen betyr noe.
2. Koble formen til virkelige problemer: luftstrømmotstand, støy, fotavtrykk, finnekontakt og driftskostnader.
3. Vis typiske søknader og vedtakskriterier.
4. Sammenlign Flat Oval Tubes med runde rør i et kjøpervennlig bord.
5. Gi en utvalgssjekkliste: materialer, dimensjoner, toleranser, sammenføyningsmetode, korrosjonsstrategi og inspeksjon.
6. Avslutt med handlingsrettede neste trinn og en enkel måte å kontakte en leverandør på.

Hva er flate ovale rør?

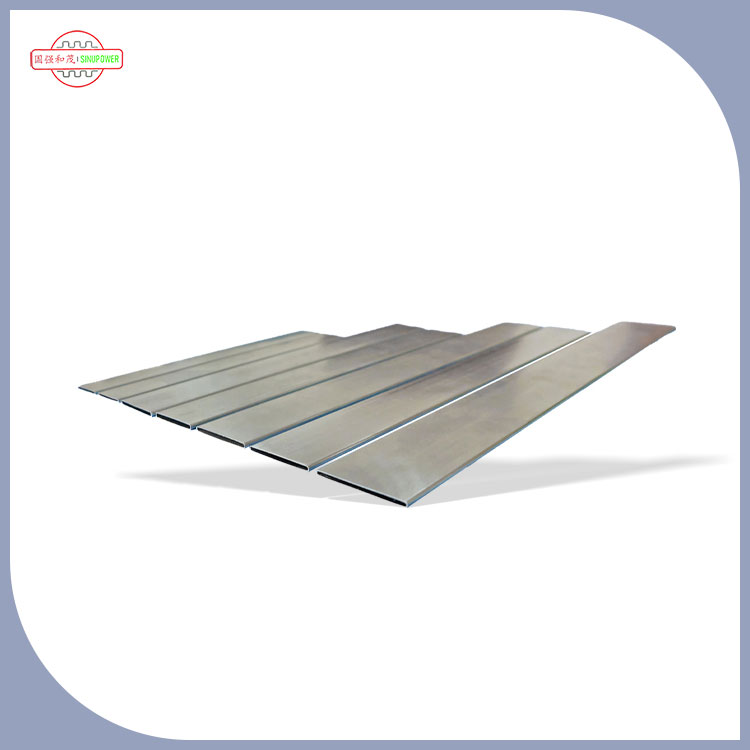

Flate ovale rører varmeoverføringsrør med ovalt tverrsnitt som har en "flatere" profil enn et tradisjonelt rundt rør. I varmevekslere med ribber er røret motorveien for arbeidsvæsken din (vann, kjølemiddel, glykol, olje osv.), mens finnene hjelper bytte varme med luft. Rørformen påvirker hvordan luften strømmer rundt spolen, hvordan finnene fester seg og hvor mye varme du kan flytte per arealenhet.

Tenk på flate ovale rør som en praktisk geometrioppgradering: de kan redusere motstanden på luftsiden samtidig som de opprettholder sterk varmeveksling. Denne kombinasjonen fører ofte til mindre spoler, stillere vifter, lavere strømforbruk eller en bredere driftsmargin når enheten blir skitten.

Mange kjøpere vurderer først flate ovale rør når de treffer en av disse begrensningene:begrenset installasjonsplass, strenge energimål, støygrenser, ellertrykkfallstak. Hvis det høres kjent ut, fortsett å lese - denne formen kan være en veldig direkte løsning når den er spesifisert riktig.

Kundens smertepunkter og hvordan flate ovale rør hjelper

Å kjøpe varmeoverføringsrør handler ikke bare om "rørstørrelse". De fleste prosjekter mislykkes eller blir forsinket på grunn av skjulte begrensninger: trykkfall på luftsiden, finpasning, korrosjon, sammenføyningskompatibilitet og dimensjonskonsistens fra batch til batch. Her er hvordan flate ovale rør kan håndtere de vanligste smertepunktene.

• Smertepunkt 1: Høyt trykkfall på luftsiden og stigende vifteenergi
  I mange spolekonstruksjoner dominerer motstanden på luftsiden driftskostnadene. Flate ovale rør kan ha en lavere profil hindring for luftstrømmen, bidra til å redusere trykkfallet. Det kan bety mindre vifter, lavere viftehastighet eller mer stabil ytelse når støv bygger seg opp.
• Smertepunkt 2: "Vi trenger mer kapasitet, men fotavtrykket kan ikke vokse"
  Når du ikke kan øke spoledybden eller frontområdet, begynner du å optimalisere geometrien. Flate ovale rør kan støtte kompakte spoleoppsett, hjelper ofte designere med å presse mer ytelse ut av samme plass ved å forbedre hvordan luften beveger seg gjennom finnepakken.
• Smertepunkt 3: Støygrenser (kommersiell HVAC, transport og boligkomfort)
  Hvis du kan redusere motstanden på luftsiden, reduserer du ofte viftekraften som trengs for å oppnå samme strømningshastighet - dette er en av de mest pålitelige veier til lavere støy, fordi du kan kjøre viften saktere uten å ofre kapasiteten.
• Smertepunkt 4: Inkonsekvent finne-til-rør-kontakt og ujevn varmeoverføring
  Finnede spoler er avhengige av god mekanisk kontakt mellom finner og rør. Dårlig dimensjonskonsistens forårsaker løse finner, høyere termisk motstand, og ytelsesspredning. Flate ovale rør er ofte sammenkoblet med finnedesign som favoriserer stabilt kontaktområde - når toleranser er kontrollert.
• Smertepunkt 5: Korrosjon, lekkasjer eller for tidlig feil i tøffe omgivelser
  Rørmateriale, overflatetilstand og beleggingsstrategi betyr like mye som form. Flate ovale rør er tilgjengelige i flere materialalternativer, som lar deg målrette mot spesifikke korrosjonsrisikoer (fuktighet, saltspray, rengjøringskjemikalier, industriell eksos).
• Smertepunkt 6: Sammenføyningsproblemer (lodding, sveising, ekspansjon og overskrifter)
  Endeforming, sømkvalitet og dimensjonell repeterbarhet påvirker direkte hvor jevnt rør kobles til topper og hvor pålitelige skjøter består tester. De beste resultatene kommer fra å spesifisere sammenføyningsmetoden tidlig, og deretter matche rørmateriale og toleranser til den metoden.

Hvis du noen gang har hatt en spole som så bra ut på papiret, men som har savnet ytelse i felten, er det vanligvis fordi en av elementene ovenfor var ikke definert tett nok i rørspesifikasjonen.

Hvor flate ovale rør er ofte brukt

Flate ovale rør vises på tvers av et bredt spekter av bransjer fordi fordelene (luftstrømeffektivitet, kompakthet og stabil finneintegrering) gjelder mange luft-til-væske varmevekslere.

• VVS-spolerfor næringsbygg og energibevisste ettermontering
• Bil- og transportvarmevekslerehvor luftstrøm, støy og emballasje er tett begrenset
• Kjøleanlegg(kondensatorer og fordampere) med sikte på bedre ytelse per kvadratmeter
• Industriell kjølinghvor kontinuerlig drift gjør viftekraft til en stor livstidskostnad
• Renrom og sensitive miljøerder lavere støy og forutsigbar ytelse er viktig

I praksis avhenger det "riktige" valget av dine prioriteringer: minimalt trykkfall, maksimal kapasitet, korrosjonsbestandighet eller enkelhet i produksjonen. En god leverandør vil hjelpe deg å justere rørgeometrien med disse prioriteringene i stedet for å skyve et alternativ som passer for alle.

Sammenligningstabell for flate ovale rør vs runde rør

En praktisk valgveiledning

Den raskeste måten å unngå forsinkelser på er å spesifisere Flat Oval Tubes som en ingeniør og kjøpe dem som en prosjektleder: definer hva som betyr noe, lås toleransene, og juster røret med din sammenføynings- og testmetode.

• 1) Bekreft driftsforholdene
  Definer arbeidsvæske, trykkområde, driftstemperatur og eksponering for rengjøring/vedlikehold. Dette vil begrense material- og veggtykkelsesvalg.
• 2) Velg materiale basert på miljø, ikke vane
  For korrosive eller kystnære miljøer er korrosjonsstrategi ikke valgfritt. Vurder om du trenger rustfritt, belagt stål eller andre løsninger avhengig av systemet og samsvarskravene.
• 3) Definer dimensjonene som påvirker finnepasningen
  Flate ovale rør krever klare definisjoner av større/mindre dimensjoner, hjørneradier (hvis aktuelt) og tillatte ovalitets-/flathetsområder. Hvis finnene er stanset eller stemplet for å matche røret, betyr toleransestablingen mye.
• 4) Bestem deg for å bli medlem tidlig
  Enten du ekspanderer, lodde, sveiser eller mekanisk sammenføyer til topper, endres tilstanden til rørende og overflatekrav. Senere skjøteforandringer er en vanlig årsak til omarbeiding av spole.
• 5) Plan for produksjonsevne og ledetid
  Hvis du trenger tilpassede lengder, endeforming, spesielle belegg eller ikke-standard toleranser, bygg det inn i timeplanen din. Du vil også ha pre-produksjonsprøver før masseproduksjon.

Det er her en erfaren produsent kan spare deg for uker. For eksempelSinupower varmeoverføringsrør Changshu Ltd.fokuserer på varmeoverføringsrør som brukes i spole- og vekslerapplikasjoner, og prosjekter går vanligvis raskere når du deler spoletegningen, finnespesifikasjonen og sammenføyningsmetoden på forhånd.

Kvalitetssjekkliste før du legger inn en bestilling

Flate ovale rør kan levere utmerkede resultater, men bare hvis produktet er konsistent. Her er en kjøpervennlig sjekkliste du kan kopiere inn i tilbudsforespørselen din.

1. Dimensjonskonsistens:større/mindre dimensjoner, retthet og lengdetoleranse på linje med finneverktøyet og topplistene.
2. Overflatetilstand:ren, kontrollert overflatefinish som passer til din sammenføyningsmetode (spesielt for lodding eller sveising).
3. Kontroll av veggtykkelse:tilstrekkelig for trykkkrav og formingsprosesser uten å kjøre unødvendig vekt/kostnad.
4. Sømintegritet (hvis aktuelt):stabil sveise-/sømkvalitet med en testplan som samsvarer med ditt risikonivå.
5. Tilnærming til lekkasjetesting:definere trykktestmetode og akseptkriterier før produksjonen starter.
6. Sporbarhet:batch-ID, materialsertifiseringsforventninger og inspeksjonsposter som samsvarer med dine interne kvalitetskrav.
7. Emballasje og beskyttelse:unngå transittbulker og riper som kan ødelegge finneinnsetting og forårsake avvisninger.

Hvis du har blitt brent av "ser bra ut til montering", er dimensjonskontroll og emballasjebeskyttelse vanligvis de to største oppgraderingene du kan kreve.

Designnotater som forhindrer kostbart omarbeid

Dette er de praktiske detaljene som ofte blir savnet frem til den første produksjonen:

• Design av finnekrage er viktig
  Selv små endringer i rørgeometrien kan endre finneinnsettingskraft, kontaktmotstand og skrothastighet. Juster finneverktøyet til rørtoleransebåndet.
• Ikke underspesifisere eller overspesifisere toleranser
  For stramme toleranser øker kostnadene og ledetiden; for løse toleranser forårsaker monteringsfeil. Måltoleranser som samsvarer med spoleprosessens evne.
• Ta hensyn til beleggtykkelse (hvis brukt)
  Beskyttende belegg kan endre passform og sammenføyningsatferd. Hvis belegg er en del av korrosjonsplanen din, inkludere det i dimensjonale og prosessantagelser.
• Prototype med din virkelige prosess
  En kort pilotkjøring med faktisk finneinnsetting, topptekstsammenføyning og trykktesting vil avdekke problemer raskere enn noen regnearkmodell.

FAQ

Q1: Er flate ovale rør alltid bedre enn runde rør?
A: Ikke alltid. Flate ovale rør skinner når luftmotstand, støy eller emballasje er din begrensende faktor. Runde rør kan være et godt valg for høyt standardiserte design der enkelhet og bred verktøykompatibilitet er prioritet.

Q2: Hva er den største feilen kjøpere gjør når de bestiller flate ovale rør?
A: Utelater viktige toleransedetaljer. Hvis tilbudsforespørselen ikke klart definerer dimensjonskonsistens (inkludert forventninger om flathet/ovalitet), risikerer du problemer med finnetilpasning, variabel spoleytelse og høy skrap under montering.

Q3: Reduserer flate ovale rør driftskostnadene?
A: De kan. Hvis designet reduserer trykkfallet på luftsiden, kan du oppnå samme kapasitet med lavere vifteeffekt eller lavere viftehastighet, noe som ofte betyr energisparing og redusert støy.

Q4: Hvilken informasjon skal jeg sende en leverandør for et raskt tilbud?
A: Del dine rørdimensjoner, materialpreferanse, nødvendige lengder, forventet årlig volum, sammenføyningsmetode (til topper), trykk-/temperaturområde og eventuelle krav til korrosjon eller belegg. En enkel spoletegning og finnespesifikasjon kan øke hastigheten dramatisk.

Spørsmål 5: Hvordan verifiserer jeg kvaliteten uten å bremse innkjøpet?
A: Be om et prøvesett før produksjon, be om målinspeksjonsregistreringer, definer lekkasjetestmetoden og akseptkriteriene, og bli enige om emballasjebeskyttelse. Dette holder QC fokusert og forhindrer overraskelser under montering.

Neste trinn

Flate ovale rør er ikke bare en "annerledes form" - de er en praktisk spak for å forbedre luftstrømeffektivitet, kompakthet og ytelsesstabilitet når vekslerdesignet ditt når grensene i den virkelige verden. Nøkkelen er å behandle røret som en del av et system: finner, topper, sammenføyningsmetode og miljø alle må vurderes samlet.

Hvis du vurderer flate ovale rør for et kommende spole- eller varmevekslerprosjekt, del tegningen og driftsforholdene tidlig slik at leverandøren kan anbefale den best egnede rørspesifikasjonen og inspeksjonsplanen. For produktstøtte og detaljer om produksjonsevne,kontakt osspåSinupower varmeoverføringsrør Changshu Ltd.og la oss gjøre begrensningene dine om til en pålitelig, produksjonsklar løsning.
