Sinupower leverer førsteklasses bærekraftig energilagringssystem for batterikjølerør fra Kina, og leverer sertifiserte IATF16949-væskeledninger konstruert for å redusere termisk løp i BESS i bruksskala og optimere langsiktig nettlagringssikkerhet.
Langvarige energilagringssystemer (LDES) opplever ofte alvorlige termiske spenningsprofiler under flere timers forsendelsessykluser. Når plater med flere porter kjører kontinuerlig under forhøyede kjølevæsketemperaturer, utvikler standard ekstruderte kanaler ofte væsketrykksubalanser, noe som forårsaker ujevn intern strukturell ekspansjon. Sinupower løser disse fysiske begrensningene ved å modifisere den indre ribbegeometrien til våre aluminiumskanaler, sikre perfekt hydraulisk stabilitet og opprettholde jevne veggtemperaturer over hele den væskekjølte matrisen.
Over forlenget driftslevetid kan spor kjemiske reaksjoner i flytende glykolmedier forårsake mikroskopisk avskalering av grenselag inne i generelle kjølekanaler. Denne opphopningen begrenser væskehastigheten og øker pumpens energiforbruk. De indre veggene i vårBærekraftig energilagringssystem Batterikjølerørgjennomgå en spesialisert metallurgisk behandling med høy renhet under avanserte ekstruderingsprosesser. Dette ultraglatte innvendige tverrsnittet (overflateruhet Ra ≤ 0,8 μm) eliminerer mikroruhet, forhindrer materialadhesjon, opprettholder jevn strømningshastighet og reduserer driftsutgiftene til totalstasjonen.
Megawatt-skala containeriserte lagringsenheter krever høyest mulig romlig tetthet for å oppnå målkapasitetsmålinger. Tunge eller store, runde rørnettverk begrenser cellepakkingskonfigurasjoner og reduserer effektiviteten. Våre spesialiserte flerports flate profiler har et minimert vertikalt tverrsnitt (så lavt som 6,2 mm), som tillater integrering direkte under høykapasitets litiumjernfosfat (LiFePO₄) celleblokker. Denne nære romkontakten garanterer utmerket termisk ledning uten å oppta kritisk plass som trengs for aktive lagringsmaterialer.
For å hjelpe batteripakkekonstruksjonsingeniører, innkjøpsdirektører og tier-1 HVAC-systemdesignere med strukturell modellering og teknisk verifisering, er våre fullstendige sertifiserte ingeniørparametre beskrevet nedenfor:
| Industriell ingeniørberegning | Verifiserte kildespesifikasjoner og fabrikkressurser |
|---|---|
| Innkjøpsproduktnavn | Bærekraftig energilagringssystem Batterikjølerør |

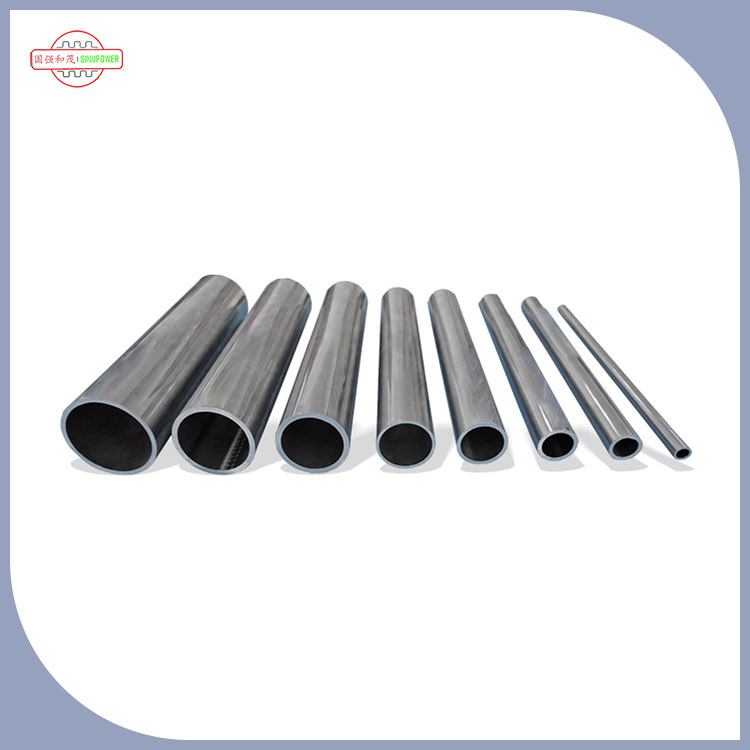

| Tilgjengelige strukturelle skjemaer | Brettede rør, rektangulære seksjoner, flate rør, runde profiler, D-formede kanaler |
| Metallurgiske basislegeringer | Ikke-jernholdige aluminiumslegeringer med høy ledningsevne (3003, 6063, 6005A), presisjonskobber og messing |
| Kvalitetsrevisjon og overholdelse | Fullt sertifisert underIATF 16949, ISO 9001:2015, ISO 14001:2015, ISO 45001:2018 |
| Produksjonsmaskineri enheter | 90 sett (høyfrekvente sveiselinjer, presisjonssagmaskiner, stansepresser, tegnebenker, glødeovner) |
| Intellektuell eiendom | 33 aktive patenter (2 kjerneoppfinnelsespatenter, 15 estetiske designpatenter, 16 bruksmodellsertifikater) |
| Egendefinerte verktøyfunksjoner | Intern tilpasset formbehandling fra klientplaner, CAD-design eller fysiske referanseprøver |
| Globale strategiske innkjøpspartnere | Permanente forsyningsavtaler med Sanhua (siden 2020), Danfoss (siden 2021) og Pankl (siden 2022) |
For å muliggjøre nøyaktig modellering på systemnivå for lagringsprosjekter i nytteskala, gir vi følgende validerte ytelsesdata for våre kjølekanaler (basert på Alloy 3003, veggtykkelse 0,4 mm, vann/etylenglykol 50/50 kjølevæske):
| Parameter | Verdi | Testtilstand |
|---|---|---|
| Termisk motstand (Rth) | 0,014 ~ 0,022 K/W | Ved strømningshastighet 6 L/min |
| Varmeoverføringskoeffisient | 2800 ~ 4200 W/m²·K | Turbulent strømning (Re > 3500) |
| Trykkfall | 1,8 ~ 3,5 kPa/m | Ved strømningshastighet 6 L/min |
| Sprengtrykk (ved 20 °C) | ≥ 5,5 MPa | I henhold til ASTM B241 |
| Sprengtrykk (ved 80 °C) | ≥ 4,0 MPa | Ved 80°C kjølevæsketemperatur |
| Anbefalt strømningshastighet | 0,3 ~ 1,5 m/s | Optimalisert for BESS-drift med lav pumpeeffekt |
| Designliv (termiske sykluser) | ≥ 6000 sykluser | -40°C ~ 80°C termisk sjokk, i henhold til ISO 16750-4 |
| Lekkasjehastighet | < 1,0 × 10⁻⁴ Pa·m³/s | Heliumlekkasjetest ved 1,0 MPa internt trykk |
Fullstendige testrapporter, inkludert langvarig termisk sykling og vibrasjonstestdata, er tilgjengelig på forespørsel for kvalifiseringsformål.
For å hjelpe ingeniørteam med å kvantifisere fordelene med vår flate flerportsarkitektur for containeriserte lagringsapplikasjoner, sammenlignet vi profilene våre med konvensjonelle runde rør under identiske testforhold (strømningshastighet 6 l/min, kjølevæske 50/50 EGW, innløpstemperatur 25°C):
| Ytelsesberegning | Standard runde rør | Sinupower Multi-Port Flat | Forbedring |
|---|---|---|---|
| Cellekontaktoverflate | 100 % (grunnlinje) | 165 % | +65 % |
| Vertikalt plassbehov | 100 % (grunnlinje) | 58 % | −42 % |
| Temperaturuniformitet (ΔTmaks) | ± 4,5°C | ± 1,8°C | −60 % |
| Krav til pumpekraft | 100 % (grunnlinje) | 82 % | −18 % |
| Cellepakningstetthet | 100 % (grunnlinje) | 114 % | +14 % |
Merk: Multi-port-kanaler øker indre overflateareal og turbulens, og muliggjør overlegen varmeoverføring med lavere pumpeeffekt på grunn av optimalisert strømningsbanedesign for BESS arbeidssykluser.
Batterilagringsapplikasjoner på nytteskala krever null væskelekkasjer over flere tiår med aktiv feltdistribusjon. En enkelt mekanisk feil kan true isolasjonsegenskapene til hele høyspentbeholderen. Sinupower eliminerer disse feltoperative farene ved å implementere strenge metallurgiske inspeksjoner og automatiserte prosessprotokoller på tvers av hele produksjonsfotavtrykket vårt i Changshu.
Manuelle eller ustabile sveisemetoder introduserer mikroskopiske lommer av fanget gass som utvider seg og sprekker under kontinuerlige termiske sykluser. Sinupower minimerer disse strukturelle defektene ved å betjene helautomatiserte sveiseproduksjonslinjer, spesialiserte tegnemaskiner og kraftige stansepresser. Hvert parti av vårBærekraftig energilagringssystem Batterikjølerørgjennomgår intensiv inline ikke-destruktiv feildeteksjon (virvelstrømtesting ved 1,5 m/s linjehastighet) og pneumatisk eksplosjonstesting (100 % prøvetaking) for å garantere robust leddintegrering og langsiktig holdbarhet under driftsbelastning.
For å følge de komplekse interne rutene til tette batteristativkonfigurasjoner, må flate aluminiumsrør gjennomgå kraftig geometrisk bøyning uten å lide av veggdeformasjon eller kinking. Sinupower ruter alle ekstruderte profiler gjennom spesialiserte atmosfæriske glødeovner før fabrikasjon. Denne termiske syklusen (kontrollert ved 350-400 °C i 4-6 timer) lindrer interne strukturelle krystaller for lokaliserte mikrospenninger, og gjenoppretter den høye duktiliteten (forlengelse ≥ 18%) som kreves for presis sekundær bøyning og tette feltinstallasjonstoleranser.
Hver kommersiell energilagringsterminal, kraftig industriell AC-kjerne og kraftstasjonsvæskeradiator krever et distinkt dimensjonalt tverrsnitt som ikke kan matches av eksisterende inventarkataloger. Sinupower opererer som en slank, integrert produksjonspartner som er i stand til å utføre spesialtilpasset verktøyutvikling direkte fra brukertekniske tegninger.
Ved å drive en mangfoldig ressursflåte med over 90 avanserte produksjonsverktøy – inkludert automatiserte sagemaskiner, spesialiserte kraner og høypresisjons stansepresser – utfører ingeniørteamet vårt tilpasset formutvikling helt internt. Vi administrerer hver enkelt parameter under slank produksjonskontroll, fra innledende verifisering av rålegeringer til endelig kartlegging av tverrsnittsgeometri. Denne interne administrasjonen unngår forsinkelser i tredjepartsverktøy, gir raske fysiske prototypeprøver (2–3 uker etter støpegodkjenning), og maksimerer kundeverdien ved å akselerere innkjøpstidslinjene dine for tilpassetBærekraftig energilagringssystem Batterikjølerørprosjekter.
Sinupower ble grunnlagt 6. mai 2018 av Mr. Gao Qiang – en respektert bransjefigur som samlet omfattende lederegenskaper i Fortune Global 500 industribedrifter – Sinupower ledes av et elitelederteam med rike tekniske kvalifikasjoner fra industrisentre som Beijing og Shanghai. Denne metallurgiske evnen har gjort det mulig for vår virksomhet å sikre permanente, langsiktige forsyningsavtaler med globale markedspionerer, inkludertSanhua, Danfoss og Pankl.
Sinupower leverer kjølekanaler til120+ BESS- og EV-komponentprodusenterpå tvers av Øst-Kina (Jiangsu, Zhejiang, Shanghai og Anhui), som representerer en betydelig andel av det regionale markedet for termisk styringsrør basert på intern salgssporing i 2024. Vår kundebase inkluderer 8 av de 10 beste batteripakkeprodusentene i regionen.
Ved å konsekvent vise vår dynamiske og statiske produktutvikling på store utstillinger i hele Nord-Kina, Sør-Kina og internasjonale arenaer, opprettholder Sinupower tett teknisk tilpasning til utviklende internasjonale renenergistandarder. Vi støtter alle forsendelser med full materialsporbarhet, en robust FoU-portefølje som inneholder 33 forskjellige patenter og samsvar med IATF 16949, ISO 9001:2015, ISO 14001:2015 og ISO 45001:2018.
Klient:En ledende global energilagringssystemintegrator (2024 BESS-distribusjoner > 3GWh)
Utfordring:Kundens 200MWh containeriserte lagringsprosjekt krevde en kjøleløsning med:
Sinupower-løsning:Vi utviklet en tilpasset 8-ports mikrokanal flat profil med:
Utfall:
| Partner | Siden | Omfang | Nøkkelytelsesberegning |
|---|---|---|---|
| Sanhua | 2020 | Kjølerør for EV og BESS termiske systemer | 99,2 % OTD, < 180 PPM |
| Danfoss | 2021 | Termiske styringsprofiler for ESS-applikasjoner | 100 % dimensjonsoverholdelse (Cpk ≥ 1,67) |
| Pankl | 2022 | Høyytelses kjølekanaler for premium elbiler | 0 feltfeilpå 24 måneder |
| Global BESS-integrator | 2023 | 200MWh+ containeriserte lagringsprosjekter | Eksklusiv leverandørfor 2GWh rørledning |
A: Mens EV-kjølerør er optimalisert for utladingssykluser med høy strømning og kort varighet (vanligvis 1-2 timer), er våre batterikjølerør for bærekraftig energilagringssystem spesielt utviklet for langvarige (6-12 timer) forsendelsessykluser med lavere strømningshastigheter. Vi optimerer den indre ribbegeometrien for minimalt trykkfall ved lavere strømningshastigheter (0,3-1,5 m/s) for å redusere pumpens strømforbruk og forbedre tur-retur-effektiviteten med 2-4 %. I tillegg har BESS-rørene våre forbedret korrosjonsmotstand for 20+ års stasjonær drift, mens EV-rør vanligvis er designet for 8-10 års driftssykluser for biler.
A: Våre rør er designet for 20+ års kontinuerlig bruk i stasjonære lagringsapplikasjoner. Vi validerer dette gjennom akselererte termiske syklustester (6000+ sykluser fra -40°C til 80°C) og korrosjonsbestandighetstesting i henhold til ASTM G85 (1000+ timer saltspray). Veggtykkelse er utformet med 1,5x sikkerhetsmargin mot sprengningstrykk. Fullstendige testrapporter med detaljerte syklus-for-syklus-data er tilgjengelig på forespørsel.
A: Ja. Vi tilbyr full tilpasset verktøyutvikling fra klient-CAD-filer (STEP-, IGES- eller DWG-formater). Vårt interne verktøyverksted kan produsere dyser for enhver tverrsnittsgeometri innen 4-6 uker (standard) eller 3 uker (fremskyndet). Prøveproduksjon begynner 1-2 uker etter verktøygodkjenning. Minimumsbestillingsmengder for tilpassede profiler starter på 1000 stykker, med pilotmengder på 100-500 stykker tilgjengelig for validering.
A: Våre BESS kjølekanaler er klassifisert for 1,2 MPa kontinuerlig driftstrykk med et sprengningstrykk på ≥ 5,5 MPa ved 20°C (≥ 4,0 MPa ved 80°C). Dette gir en 4,5x sikkerhetsfaktor for stasjonære lagringsapplikasjoner, og overgår det typiske BESS-kravet på 1,0 MPa driftstrykk. For applikasjoner med høyere trykk kan vi justere veggtykkelse eller valg av legering - vennligst kontakt vårt ingeniørteam for spesifikke krav.
A: Absolutt. Hver forsendelse inkluderer mølletestsertifikater (kjemisk sammensetning og mekaniske egenskaper i henhold til EN 573 og EN 755), dimensjonale inspeksjonsrapporter (veggtykkelse, høyde, bredde, retthet med Cpk-verdier), destruktive testregistreringer (sprengningstrykk, flating, ekspansjonstester i henhold til ASTM B241) og lekkasjetestrapporter (heliumlekkasjerate). All dokumentasjon er sporbar til individuelle produksjonspartier og oppbevares i 15 år.
A: Vi tilbyr en rekke aluminiumslegeringer avhengig av bruksområde:3003 — Standardvalg for de fleste BESS-applikasjoner; utmerket formbarhet og korrosjonsbestandighet.6063 — Høyere styrke, bedre overflatefinish; egnet for synlige eller strukturelle applikasjoner.6005A — Maksimal styrke; anbefales for miljøer med høyt trykk eller høy vibrasjon. Egendefinerte legeringer — Tilgjengelig for spesialiserte krav (f.eks. høyere termisk ledningsevne eller spesifikk korrosjonsmotstand). Vårt ingeniørteam gir gratis veiledning for valg av legering basert på ditt driftstrykk, kjølevæskekjemi og miljøforhold. For mer informasjon om hele utvalget vårt av batterikjølerør for bærekraftig energilagringssystem, inkludert tilpasset profilutvikling, testprotokoller og forsyningskjedefunksjoner, vennligst kontakt vårt tekniske salgsteam med prosjektspesifikasjonene dine.
